CN-8012
CN-8012 PROFIBUS-DP網絡適配器模塊支持標準PROFIBUS-DP協議訪問
支持的協議版本為DPV0
產品中心
技術規格
資料下載
7
應用案例
1
相關產品
27
適配器硬件參數 | |
系統電源 | 供電：19.2~28.8VDC（標稱24VDC） 電流：Max.2A@24V 保護：過流保護，防反接保護 |
模塊功耗 | 30mA@24VDC |
內部總線供電電流 | Max：2.5A@5VDC |
隔離 | 系統電源到現場電源：隔離 |
現場電源 | 供電：19.2~28.8VDC（標稱24VDC） |
現場電源電流 | 最大DC 8A |
支持的IO模塊數量 | 32個 |
接線線徑 | Max.1.0mm2(AWG 18) |
安裝方式 | 35mm導軌安裝 |
尺寸 | 115*51.5*75mm |
重量 | 130g |
環境參數 | |
水平安裝工作溫度 | -35℃~70℃ |
垂直安裝工作溫度 | -35℃~60℃ |
相對濕度 | 5~95%RH無冷凝 |
存儲溫度 | -40℃~85℃ |
存儲濕度 | 5~95%RH無冷凝 |
制造測試溫度 | -40℃~75℃ |
防護等級 | IP20 |
Profibus-DP參數 | |
協議 | PROFIBUS-DP/V0 |
波特率 | 9.6k、19.2k、45.45 k、 93.75 k、187.5 k、500 k、 1.5 M、3 M、6 M、12 Mbps |
接口類型 | DB9母頭 |
站類型 | PROFIBUS 從站 |
站地址 | 撥碼開關設置 |
拓撲結構 | 總線型拓撲 |
配置參數最大長度 | 232字節 |
IO數據最大長度 | 輸入：最大244字節，輸出：最大244字節， 輸入輸出之和：最大288字節 |
CT-1218
8通道數字量輸入/24VDC/PNP
CT-121F
16通道數字量輸入/24VDC/PNP
CT-1228
8通道數字量輸入/24VDC/NPN
CT-124D
32通道數字量輸入/24VDC/PNP或NPN
CT-126F
支持 16 通道數字量輸入，支持低電平輸入，接 NPN 型傳感器
CT-1314
4通道數字量輸入/220VAC

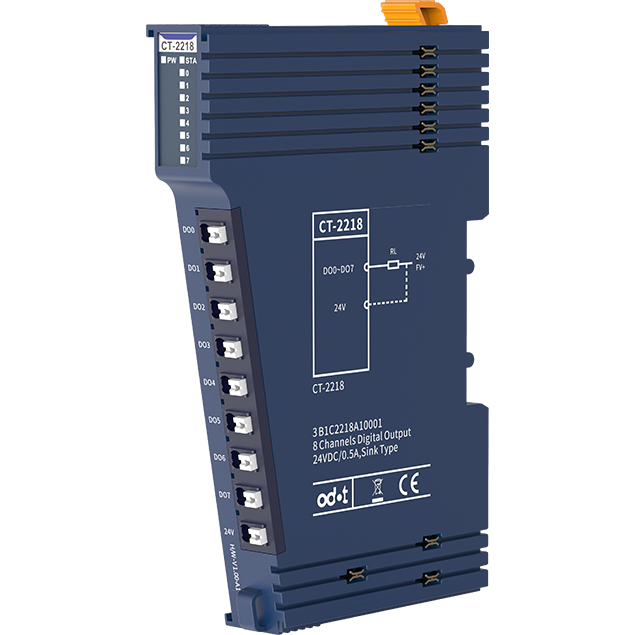

CT-2218
8通道數字量輸出/24VDC/NPN
CT-222F
16通道數字量輸出/24VDC/PNP，輸出高電平有效

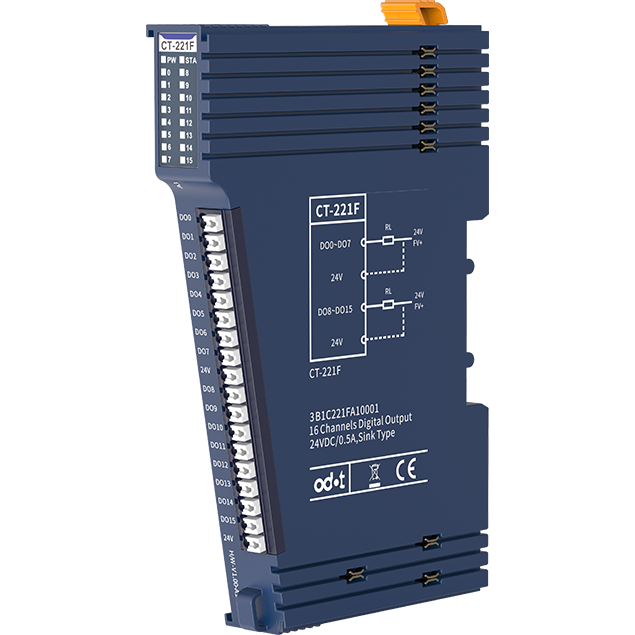

CT-221F
16通道數字量輸出/24VDC/NPN
CT-225F
16通道數字量輸出/24VDC/NPN
CT-226F
16通道數字量輸出/24VDC/PNP，輸出高電平有效

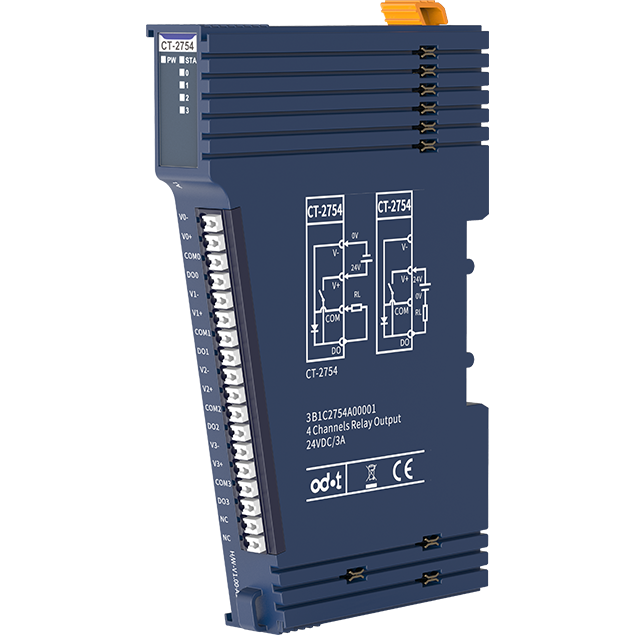

CT-2754
4通道繼電器輸出3A/30VDC/90W
CT-3238
8通道模擬量輸入/0&4-20mA/15位單端

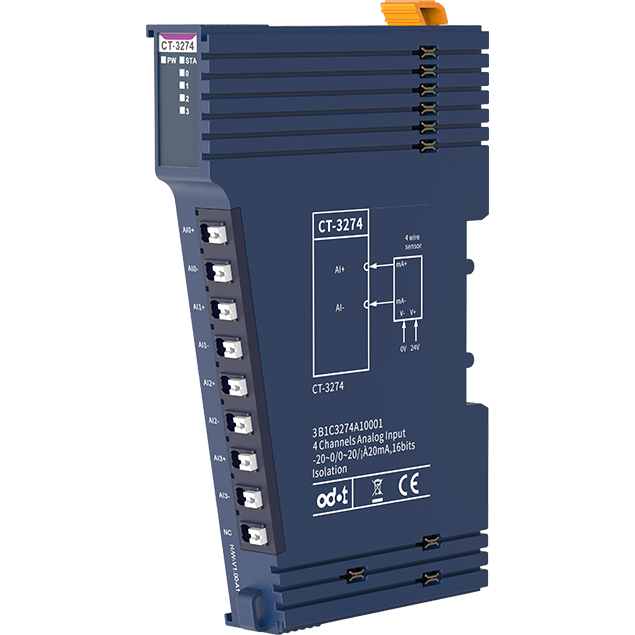

CT-3274
4通道模擬量輸入0~20mA/4~20 mA/±20 mA，16位單端
CT-3713
3通道RTD熱電阻-PT100溫度采集模塊

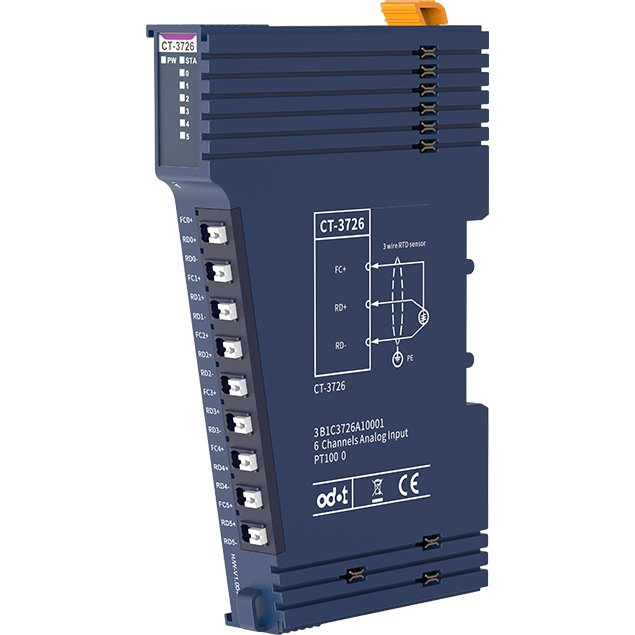

CT-3726
6通道RTD熱電阻-PT1000溫度采集模塊
CT-3834
4通道TC熱電偶溫度采集模塊
CT-4154
4通道電壓輸出0~5/0~10/±5/±10VDC,16位
CT-4238
8通道模擬量輸出/0&4-20mA/16位單端

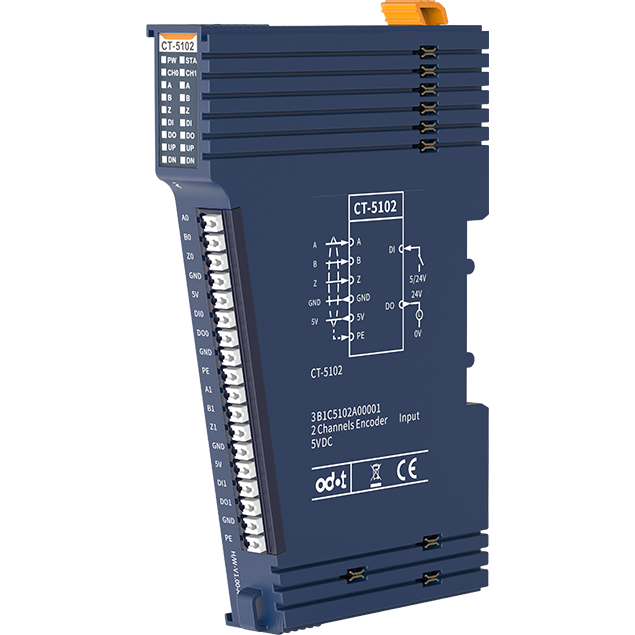

CT-5102
2通道編碼器輸入/5VDC

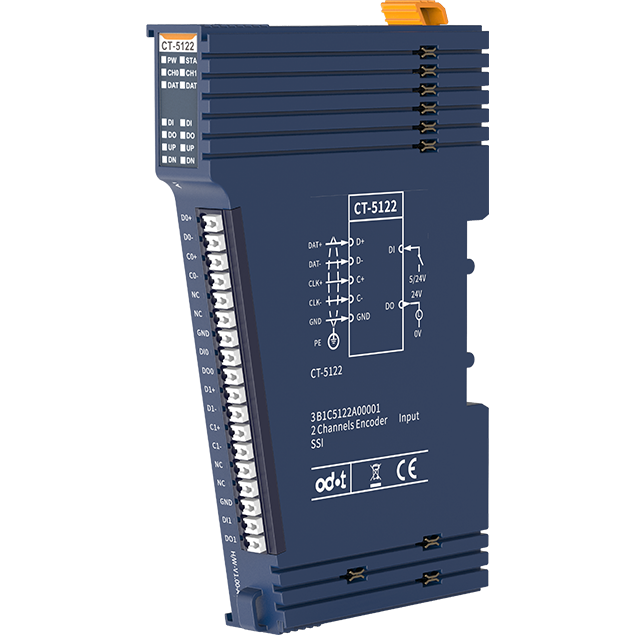

CT-5122
2通道編碼器/SSI輸入

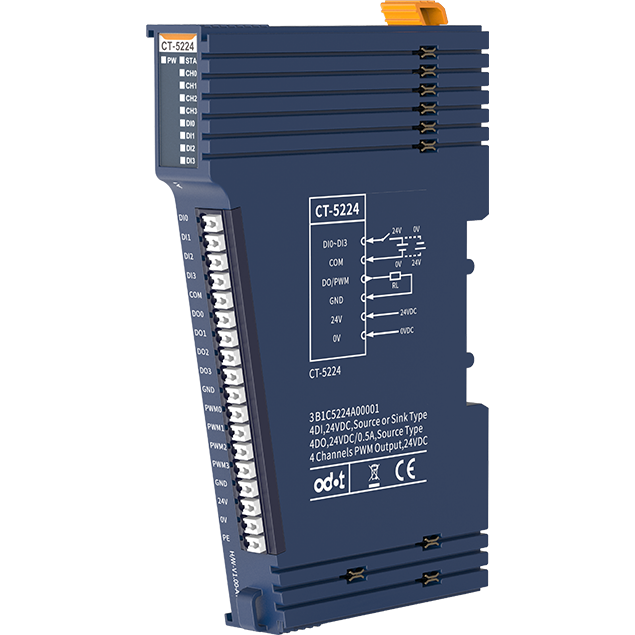

CT-5224
4通道數字量輸入/4通道數字量輸出/4通道PWM輸出

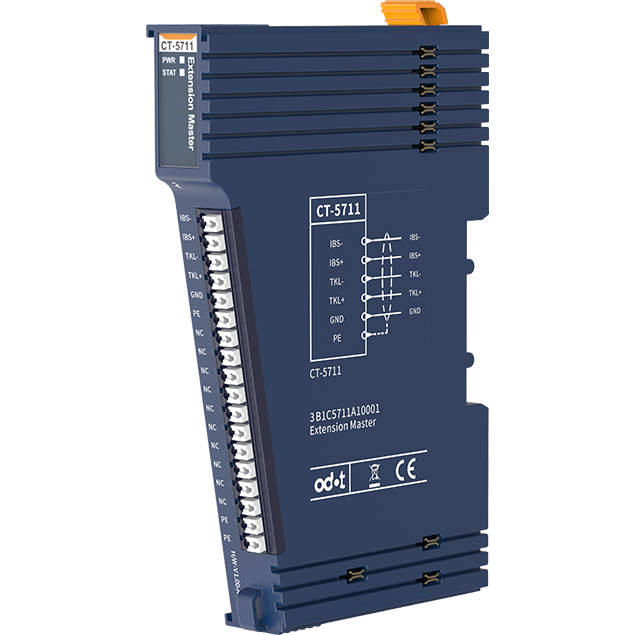

CT-5711
總線擴展主站模塊用于擴展總線使用。總線擴展主站模塊無過程數據及配置參數。

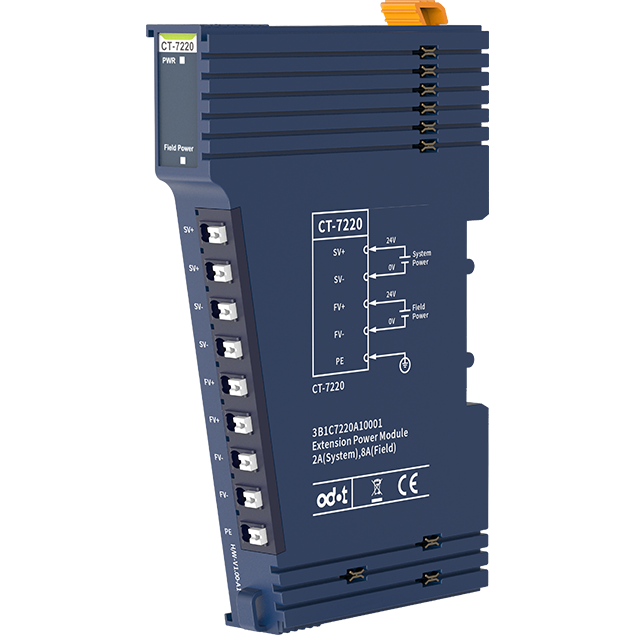

CT-7220
電源擴展模塊5V/2A（無需組態），現場電源擴展8A電流

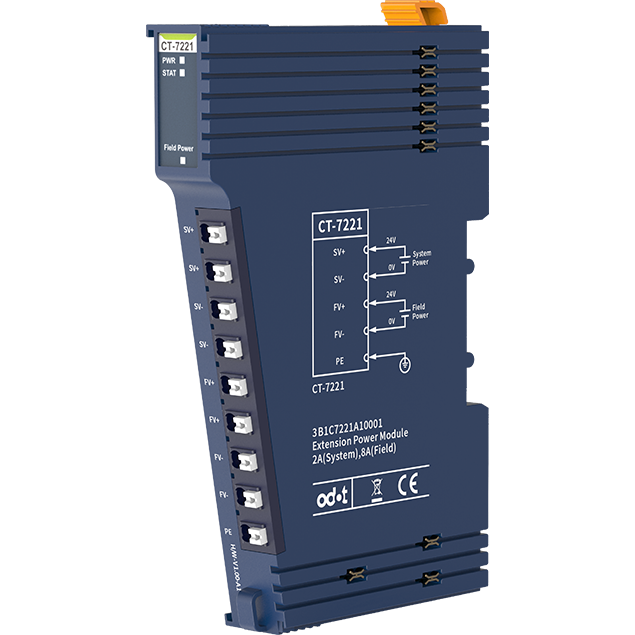

CT-7221
系統電源和現場電源擴展，系統電源輸出2A@5VDC，現場電源擴展8A電流

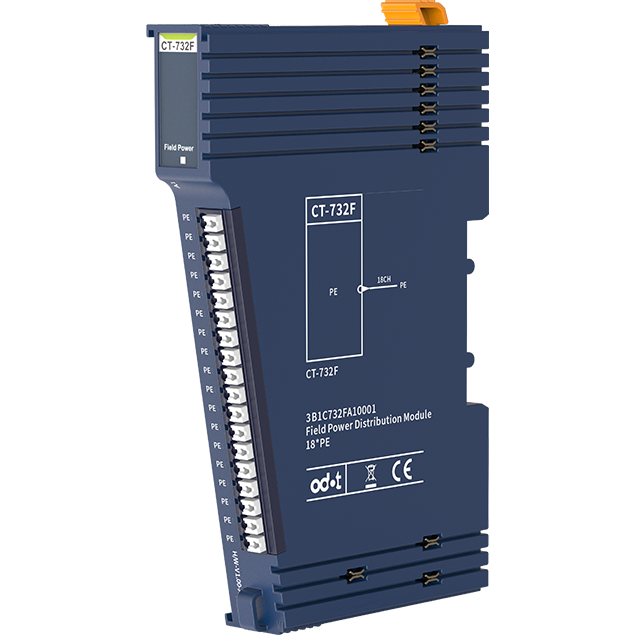

CT-732F
